Zveřejněno 12.8.2026

PIR detekční zóny: jak umístit fotopast, aby spouštěla včas

Pokud fotopasti používáte delší dobu, určitě jste už zažili typickou situaci: video se spustí, až když zvíře odchází ze záběru. Člověk jen kroutí hlavou, co se tam dělo a proč fotopast nezareagovala dřív.

Obvykle to není chyba fotopasti. Na vině nebývá špatný senzor, pomalý procesor ani nesprávné nastavení. Nejčastěji jde o důsledek toho, jak PIR detekční zóny skutečně fungují a jak moc se jejich chování liší od toho, co od fotopasti intuitivně očekáváme.

Právě v tom je klíč k lepším záběrům. Když víte, kde přesně vaše fotopast „vidí pohyb“ a která místa jsou pro ni prakticky slepá, umístíte ji v terénu lépe. Planých spuštění ubude a přibudou záběry, kvůli kterým fotopasti do lesa nosíme.

Takhle to vypadá v praxi. Medvědice se dvěma mláďaty seběhla po svahu přes horní část záběru, kde byla už několik sekund před spuštěním nahrávání. Fotopast zareagovala, až když doběhla do červené zóny. Právě tomu se budeme v tomto článku věnovat.

V tomto článku najdete:

• jak PIR senzor funguje a co ve skutečnosti detekuje,
• k čemu slouží Fresnelova čočka na přední straně fotopasti,
• kde jsou skutečné spouštěcí zóny: mapy, které jsme zrekonstruovali z více než 1 600 videí z terénu,
• jak fotopast umístit, aby reagovala rychle a přesně,
• příklady z praxe: co nám fungovalo a co ne.

Pokud spěcháte, přeskočte rovnou na pravidla umístění. Pokud chcete pochopit, proč fungují, čtěte od začátku.

Co PIR senzor ve skutečnosti detekuje

PIR neboli pasivní infračervený senzor nic nevysílá, pouze přijímá. Zachycuje tepelné záření, které vyzařuje každý povrch: zvíře, zem, kmeny stromů i skály.

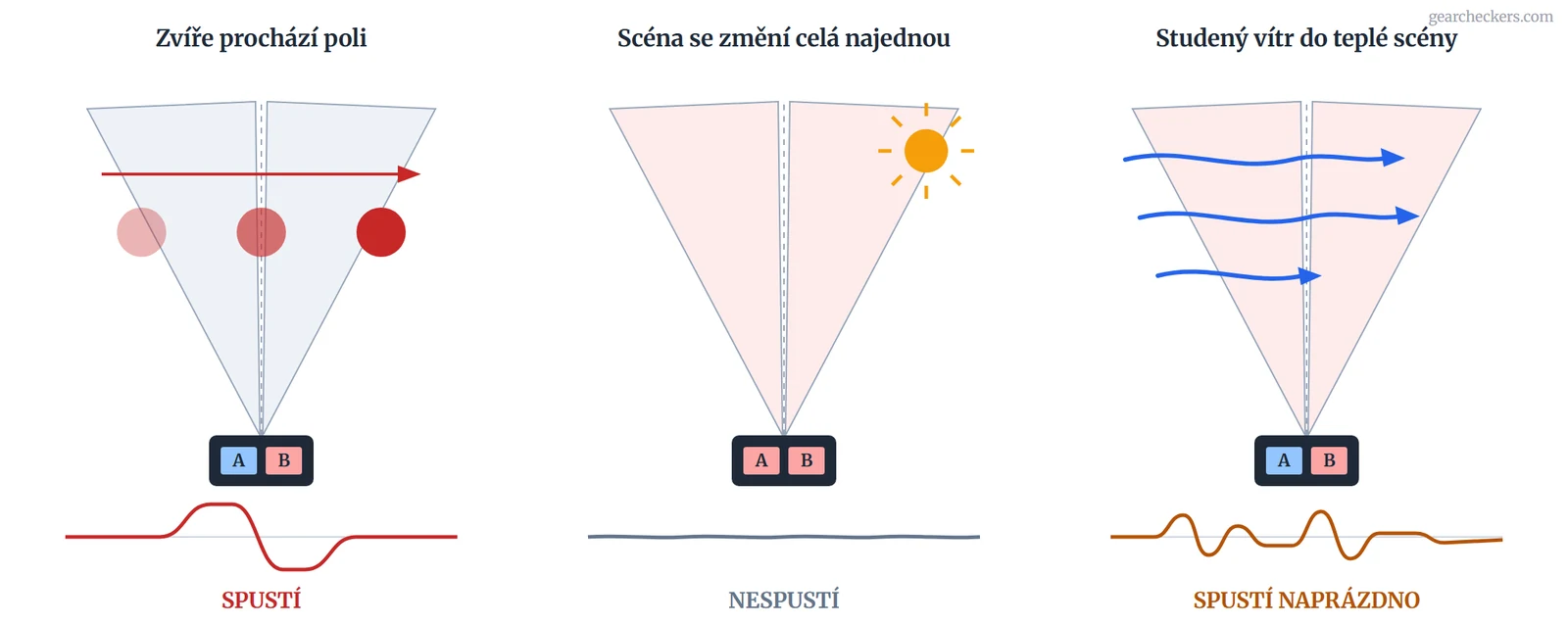

Důležité je slovo „pasivní“ a ještě důležitější je, co senzor s tímto zářením dělá. PIR nedetekuje pohyb ani teplo jako takové. Detekuje změnu rozložení záření před fotopastí. Uvnitř jsou dva malé prvky citlivé na tepelné záření, které jsou zapojené proti sobě. Signál vznikne až ve chvíli, kdy jeden z nich zachytí více záření a druhý méně, například když teplé tělo zvířete přejde ze zorného pole jednoho prvku do druhého. Pokud se změní celá scéna najednou, třeba když vyjde slunce zpoza mraku, oba prvky zachytí stejné zvýšení záření a jejich signály se navzájem vyruší.

Z tohoto jednoduchého principu vyplývá téměř všechno, co v terénu pozorujeme:

• Zvíře, které stojí v záběru bez pohybu, fotopast nespustí.
• Zvíře, které se pohybuje v místě, kam senzor „nevidí“, fotopast také nespustí.
• Nerozhoduje teplota vzduchu, ale kontrast povrchů. Zvíře dokonce nemusí být teplejší než okolí: také chladnější tělo před rozpálenou skálou vytvoří kontrast a fotopast zareaguje.
• Funguje to i bez zvířete. Když před nahřátou scénou začne proudit studený vzduch, prvky zachytí změnu stejně jako při pohybu teplého těla a fotopast spustí naprázdno. K planým spuštěním se ještě dostaneme.

Základní princip fungování fotopasti jsme popsali v článku Jak funguje fotopast? Grafické vysvětlení s ukázkami. Tady podrobněji vysvětlíme, co z principu PIR vyplývá při umisťování.

Fresnelova čočka: nenápadný plast, který tvaruje zóny

Zvlněná plastová lišta na přední straně fotopasti není designový prvek. Je to Fresnelova čočka, tedy soustava malých čoček, z nichž každá promítá na senzor jiný výsek scény.

Výsledek si můžete představit jako zebru. Prostor před fotopastí se rozdělí na citlivé pásy a hluché mezery mezi nimi. Nahrávání se spustí ve chvíli, kdy tepelný obraz zvířete překročí hranici mezi nimi a vytvoří na senzoru potřebný kontrast. Pohyb, který se celý odehraje uvnitř jedné zóny, nemusí spustit vůbec nic.

Právě konstrukce čočky určuje:

• šířku detekčního pole,
• počet, tvar a rozložení spouštěcích zón,
• dosah detekce.

I malá změna konstrukce proto rozhoduje o tom, zda fotopast zareaguje včas, nebo spustí nahrávání, až když je zvíře uprostřed záběru či z něj odchází.

Takhle vypadá Fresnelova čočka z vnitřní strany rozebrané fotopasti. Jednotlivé kroužky jsou samostatné čočky. Každá z nich přivádí na senzor záření z jiného výseku scény a společně vytvářejí vzor zón, který si za chvíli ukážeme na mapách.

Každý model má vlastní vzor zón. Výrobci tyto vzory neuvádějí, proto jsme si je změřili sami.

Kde fotopast doopravdy spouští: naše mapy z terénu

Spouštěcí zóny se nedají vyčíst z fotografie ani z katalogu. Lze je však zrekonstruovat z dat, konkrétně z prvních snímků videí, na kterých je zvíře v záběru hned v úvodních sekundách. Nahrávání tehdy s největší pravděpodobností spustilo právě zvíře, takže jeho poloha na začátku videa ukazuje, kde senzor zareagoval.

Takto jsme zpracovali 1 092 videí z devíti kusů Browning HP5 Ultra a 522 videí z osmi kusů Reconyx HyperFire 4K, všechny nasazené ve slovenských Karpatech. Data jsme sesbírali a zpracovali naším softwarem TENTAUR Sense, o kterém brzy napíšeme více. Levou a pravou polovinu map jsme sloučili, protože PIR sestavy jsou podle našich zkušeností z rozebírání fotopastí konstruovány symetricky.

Mapy ukázaly dva velmi odlišné vzory. Červená označuje místa, kde se spustilo více nahrávek, než by odpovídalo rovnoměrnému rozložení (×2 = dvakrát více), modrá místa, kde se jich spustilo méně.

Browning HP5 Ultra má tři ohniska ve středním pásu záběru: dvě boční křídla a střed. Odpovídá to segmentované Fresnelově čočce. Na pásma u horního a dolního okraje záběru se nespoléhejte.

Reconyx HyperFire 4K má jeden široký paprsek nad středem záběru a ochotně spouští také v blízkých spodních rozích. V horní části záběru prakticky nespouští. U Reconyxu jde zatím o předběžná data z menšího vzorku, vzor je však zřetelný.

Ani jeden vzor není špatný. Výrobci pouze zvolili dva různé přístupy.

Reconyx je konstruovaný pro co nejdelší provoz bez zásahu člověka: 12 baterií, optimalizovaná spotřeba (při instalaci nevidíte ani živý náhled na displeji, protože i tam se šetří energie) a podpora karet do 1 TB. Fotopast má v terénu fungovat i déle než rok. Takový cíl vyžaduje omezení planých spuštění a právě tomu odpovídá tvar zón. Detekce míří do středu záběru, kam při umisťování nasměrujete nejdůležitější místo, a méně reaguje na stromy a slunce po okrajích. V našem testu měl Reconyx jen 12,3 % planých spuštění, zhruba polovinu ve srovnání s HP5 Ultra a nejlepší výsledek, jaký jsme kdy zaznamenali. Nevýhodou tohoto přístupu je, že zvíře přicházející horním rohem záběru spustí nahrávání později.

Browning je univerzálnější a vyváženější. Spouští dříve, ale za cenu o něco většího počtu planých spuštění. Pořád jich je přitom výrazně méně než u levnějších fotopastí.

Který přístup je správný? Každý se hodí k něčemu jinému, takže záleží na tom, co potřebujete. Když víte, jak se vaše fotopast chová, můžete mnohé ovlivnit už jejím umístěním v terénu.

Z toho vyplývá jednoduché praktické pravidlo: veďte předpokládanou trasu zvěře přes ohnisko, ne podél horního okraje záběru. Konkrétní terénní ukázky, tedy laň vcházející přesně přes levé ohnisko a medvědici, kterou horní část záběru „neviděla“, najdete v naší recenzi Browning HP5 Ultra.

Detekční pole není záběr objektivu

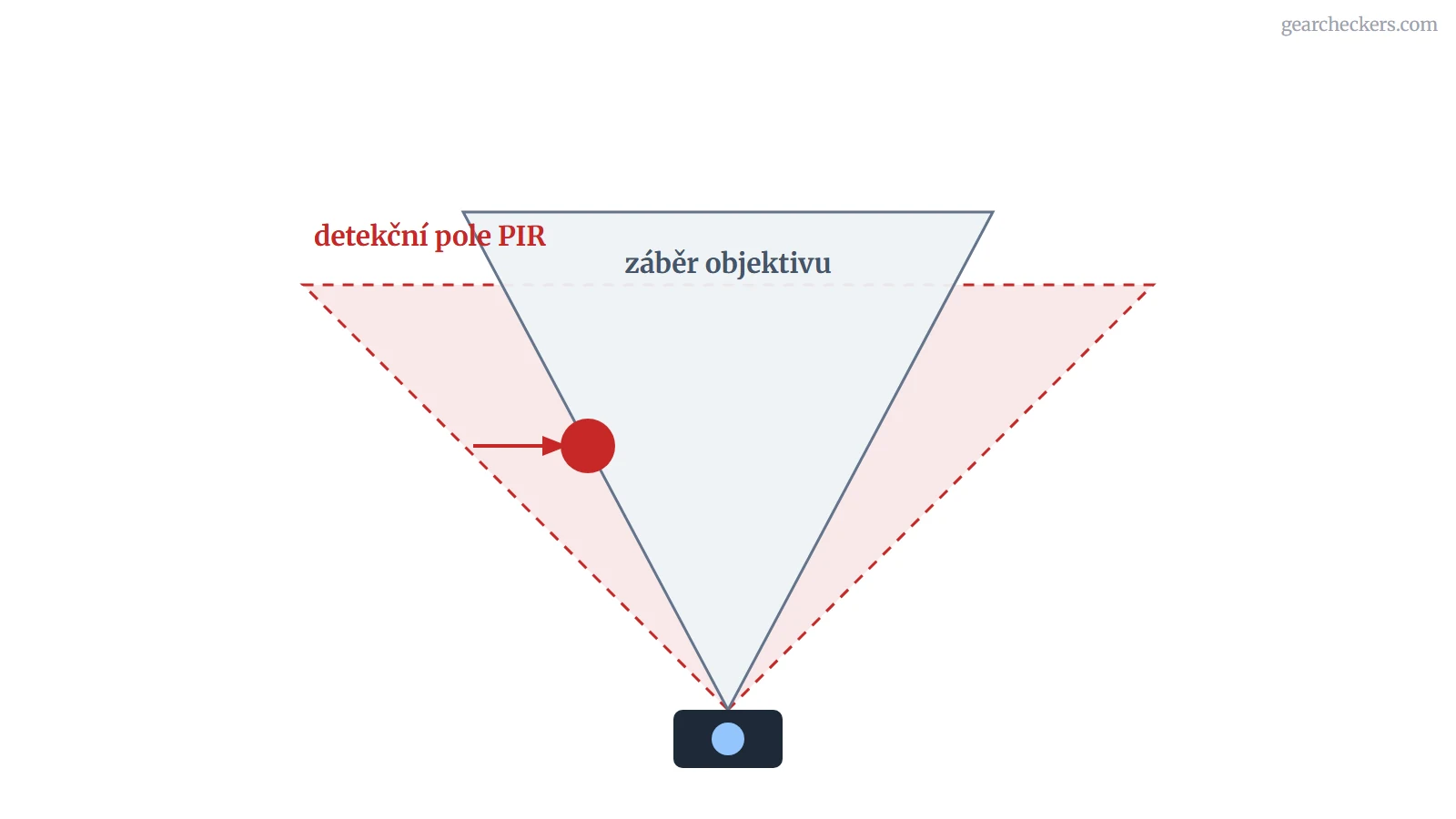

PIR senzor a objektiv jsou dva samostatné optické systémy, každý s vlastním zorným úhlem. Výrobci je téměř nikdy přesně nesladí.

Pokud je detekční pole širší než záběr objektivu, fotopast se spustí, když je zvíře ještě těsně mimo obraz. Výsledkem je prázdný záběr nebo zvíře, které do videa jen „doběhne“. Stejný efekt způsobí vegetace pohybující se kousek za okrajem záběru. Pokud je detekční pole naopak užší nebo posunuté, nastane ještě nepříjemnější situace: zvíře je v obraze, ale nahrávání se nespustí a vy se o tom nikdy nedozvíte.

Prázdný záběr proto ještě neznamená rozbitou fotopast. Často jde o oprávněnou reakci senzoru na něco, co objektiv nevidí.

Širší detekce má také výhodu. Když zóna sahá až k okraji obrazu, fotopast se spustí přesně ve chvíli, kdy zvíře do záběru vchází. Tato laň má na prvním snímku videa v obraze jen hlavu a krk, zbytek těla je ještě mimo záběr a nahrávání už běží.

Směr pohybu: proč boční průchod funguje nejlépe

Když zvíře prochází záběrem z boku, jeho tepelný obraz protíná hranice zón jednu za druhou a senzor dostává silný, opakovaný signál. Šikmý pohyb vytváří slabší, ale stále dostatečný signál. V naší praxi se nejhůře detekuje zvíře, které přichází přímo k fotopasti. Jeho obraz se jen pomalu zvětšuje v jedné zóně a neprotíná téměř žádnou hranici. Nahrávání se pak spustí pozdě, nebo vůbec.

Ještě jeden detail: nejméně citlivý je úplný okraj pole. Zvíře, které do krajní zóny teprve vstupuje, v ní vytváří menší kontrast než při průchodu mezi zónami dále v záběru. Vstup z boku proto funguje nejlépe o kousek dál od samotného okraje a ve střední výšce záběru.

Roli hraje také rychlost. Elektronika senzoru je naladěná na běžné tempo pohybu zvěře. Velmi pomalé změny přehlíží, jinak by spouštěla na chladnoucí skály, a při sprintu zase naráží na limit probuzení fotopasti. Známe to z vlastních dat: dva srnci v plném sprintu spustili HP5 Ultra za 0,3 sekundy, a přesto z prvního zůstala na prvním snímku jen rozmazaná šmouha opouštějící záběr. To není chyba konkrétního modelu, ale fyzikální limit každého PIR senzoru.

Vzdálenost: kde je detekce nejjistější

Chování PIR se výrazně mění podle toho, jak daleko se zvíře nachází.

Blízko (do cca 3 m). Zvíře zabírá velkou část pole a také malé tělo vytvoří silný signál. Není to však záruka. Velmi blízké zvíře může vyplnit zorné pole obou prvků najednou, takže potřebný kontrast nevznikne. Výzkumy s přímým pozorováním ukázaly vynechané průchody i na jeden metr. Blízká vzdálenost tedy funguje, těsně podél fotopasti však už ne.

Střední pásmo (cca 3 až 10 m). Optimální vzdálenost pro většinu fotopastí: detekce je spolehlivá, reakce rychlá a zvíře je v záběru celé.

Daleko (10 až 20 metrů a více). Tady už senzor zachytí jen větší zvířata, například jelena nebo medvěda, a pouze při dobrém tepelném kontrastu. Malé zvíře na takovou vzdálenost zanikne v pozadí.

K číslům z katalogů buďte skeptičtí. Dosah detekce se měří v ideálních podmínkách: velký teplý cíl, chladno a boční pohyb. Bez uvedení cíle a podmínek je jedno číslo v metrech prakticky bezvýznamné. Mezi dvěma kusy stejného modelu navíc bývají citelné rozdíly. Pokud chcete mít jistotu spouštění, fotopasti nyní umisťujeme tak, aby předpokládaná trasa zvěře vedla 5 až 10 metrů od nich.

Teplota a počasí: jak se mění chování senzoru

PIR funguje na základě tepelného kontrastu, proto se jeho chování mění s počasím. Nerozhoduje přitom teplota vzduchu, ale povrchová teplota srsti zvířete, země, kmenů a skal.

V zimě nebo za jasné chladné noci je kontrast maximální. Tělo zvířete září proti studenému pozadí a dosah detekce roste, někdy až překvapivě. Ani 20 metrů nebývá problém. Opačná situace nastává během horkého letního dne. Slunce nahřeje zem i kmeny na teplotu blízkou povrchu zvířete, scéna se tepelně slije a detekce kolabuje. V kontrolovaných testech klesá pravděpodobnost zachycení při malém rozdílu teplot na zlomek běžné hodnoty.

Typický příklad z naší praxe: rys procházející v zimě přes otevřený prostor ve vzdálenosti 20 metrů spustí nahrávání spolehlivě. Tentýž rys v červencovém vedru projde před fotopastí na pár metrů a nahrávání se nespustí.

Při čtení vlastních dat počítejte s tím, že letní ticho na kartě ještě neznamená, že zvěř nechodí. Část průchodů senzor ve vedru jednoduše nezachytí. Tehdy klesá také počet planých spuštění, takže zdánlivý klid fotopasti během třicetistupňového týdne je zčásti důsledkem slabší detekce.

Nejhorší bývají přechodná období, typicky březnové dny, kdy slunce nahřívá skály a kmeny, ale ve stínu ještě leží sníh. Proudy vzduchu s jinou teplotou než pozadí, například ohřátý vzduch před mrazivým pozadím a naopak, pak fotopast spouštějí znovu a znovu a za den vytvoří stovky prázdných záběrů.

Planá spuštění: odkud se berou

Když znáte mechanismus, většina planých spuštění přestane být záhadou. V naší praxi mají nejčastěji tyto příčiny:

• Sluncem nahřátá vegetace ve větru. Listy a stébla bývají teplejší než vzduch. Když se pohybují napříč hranicemi zón, senzor je vnímá jako pohybující se teplé objekty. Řešení: vyčistěte prostor před fotopastí, případně snižte citlivost.
• Chladnoucí skály a země po západu slunce. Povrchy chladnou nerovnoměrně, nejvíce spuštění bývá do hodiny a půl po západu.
• Přímé slunce do okénka senzoru při východu nebo západu. Jde o nejsilnější jednotlivý zdroj. Pomáhá mířit fotopast na sever nebo na jih.
• Hmyz a pavučiny přímo na okénku. Moucha na okénku je pro senzor obrovský teplý objekt.
• Kývající se strom. Pokud se hýbe samotná fotopast, celý vzor zón se najednou pohybuje po statické scéně. Fotopast připevněte k pevnému kmeni nebo kůlu.

Takhle vypadá typická problémová scéna. Na prázdném záběru není žádná zvěř, ale slunce nahřívá skály a proudění vzduchu různých teplot před nimi vytváří přesně ten kontrast, na který senzor reaguje.

U našich fotopastí HP5 Ultra tvořily prázdné nahrávky za celé období testu 21,3 % všech videí, a to včetně jarních měsíců, kdy je planých spuštění nejvíce. U jiných fotopastí v podobných podmínkách tento podíl podle našich zkušeností často výrazně přesahuje 50 %.

Jak umístit fotopast podle zón

Umístění má v praxi největší vliv na výsledek. Špičková fotopast umístěná tak, že zvěř jejími zónami neprochází, bude spouštět pozdě, nebo vůbec. Také levnější model však může fungovat překvapivě dobře, když ho správně nasměrujete.

Aktuálně se řídíme těmito pravidly:

1. Vzdálenost 5 až 10 metrů od předpokládané trasy. Citlivost se vzdáleností klesá a vzdálené pohyby často nevytvoří dostatečný kontrast. U velké zvěře volte vzdálenost blíže k horní hranici, u malé k dolní.
2. Kolmo na trajektorii pohybu. Ideální je, když zvíře prochází záběrem z boku. Kvalitní fotopasti zvládnou také šikmý průchod, ale s přímým příchodem se trápí každá. Fotopast proto nikdy nemiřte přímo ve směru pěšiny.
3. Vstup z boku, ve střední až nižší výšce záběru. Aby se nahrávání spustilo hned při příchodu, zvíře by mělo vstoupit přes pravý nebo levý okraj zhruba v dolní polovině záběru. Průchod úplně při dolním nebo horním okraji často vede mimo aktivní zóny.
4. Nezakrývejte krajní zóny. Strom nebo skála těsně u okraje záběru zakryje polovinu krajní zóny a potřebný kontrast se nevytvoří. Takové záběry bývají kompozičně hezčí, fotopast však spustí, až když zvíře dojde do středu.
5. Zohledněte sklon terénu. Zvíře na svahu protíná vodorovné pásy šikmo a pod částí z nich projde. Pokud terén výrazně klesá, mírně nakloňte fotopast, aby pásy kopírovaly svah.
6. Mírný nadhled směrem k zemi. Minimalizuje vliv oblohy a korun stromů a drží zóny tam, kde se pohybuje zvěř. Nikdy nemiřte na horizont ani na oblohu. Obloha má úplně jinou tepelnou stopu a pohyb korun ve větru je spolehlivým zdrojem prázdných záběrů.
7. Pevný podklad. Použijte kmen o průměru alespoň 15 cm nebo kůl. Tenký strom se hýbe ve větru a s ním se pohybuje celý vzor zón.

Klasická ukázka, jak to nedělat: stromy v levé části záběru zakryly levou spouštěcí zónu. Laň proto spustila nahrávání, až když došla do střední zóny, a na prvním snímku videa už je uprostřed záběru.

Stejné pravidlo platí pro překážky. Tento rys přišel k vývratu zpoza padlých kmenů, takže ho senzor nemohl zachytit dřív. Nahrávání se spustilo, až když se objevil uprostřed záběru. Překážka v záběru nebo těsně za jeho okrajem funguje stejně jako zakrytá zóna.

Někdy je to vědomý kompromis. Tento záběr jsme komponovali kvůli stromům v levé části, které se nám na daném místě líbily. Daní byla prakticky nefunkční levá spouštěcí zóna: laň spustila nahrávání, až když byla za středem záběru. Vlk, který ji sledoval, je na snímku ještě nahoře u skal. Protože šel s největší pravděpodobností přesně po její stopě, víme, že také ona přišla přes zakrytou levou stranu. V terénu si občas musíte vybrat: komponujete záběr pro lepší obraz, nebo pro nejspolehlivější spouštění?

Vliv terénu je dobře vidět na tomto příkladu: jelen, kterého terén vedl přímo přes pravé ohnisko, spustil nahrávání okamžitě. Na prvním snímku teprve vchází do záběru.

Jelen z opačné strany, kde terén klesá, prošel pod levým ohniskem. Fotopast zareagovala, až když byl uprostřed záběru.

Citlivost senzoru nastavujte podle sezóny. V chladu a bezvětří může být vysoká, ve vedru, na slunci a u vegetace nižší. Výběr samotného místa jsme podrobně rozebrali v článku kam umístit fotopast.

Závěr

Znalost spouštěcích zón změní způsob, jakým fotopasti používáte. Pozdní spuštění, prázdná videa, planá spuštění i rozdílné výsledky dvou fotopastí na stejném místě začnou dávat smysl.

Fotopast spojuje automatický fotoaparát s fyzikálním senzorem, který má jasné limity. Když víte, kde a jak „vidí“ pohyb, můžete ji umístit tak, aby spolehlivě zachycovala zvěř. Mapy spouštěcích zón, které jsme z terénních dat zrekonstruovali naším softwarem TENTAUR Sense, najdete i s ukázkami v recenzi Browning HP5 Ultra. O softwaru TENTAUR Sense brzy přineseme více informací.

Často kladené otázky

Proč se fotopast spouští naprázdno?

Nejčastěji jde o sluncem nahřátou vegetaci ve větru, chladnoucí povrchy po západu slunce, přímé slunce do okénka senzoru, hmyz na okénku nebo pohyb samotné fotopasti na tenkém stromě. Zvíře mohlo spustit nahrávání také těsně mimo záběr objektivu, protože detekční pole bývá širší než obraz. Prázdný záběr tedy neznamená rozbitý senzor.

Proč fotopast nezachytila zvíře, které prošlo přímo před ní?

Zvíře mohlo projít místem, kde daný model nemá spouštěcí zónu, typicky u horního okraje záběru nebo úplně dole. Mohlo také přicházet přímo k fotopasti, takže nevytvořilo boční pohyb, případně byl tepelný kontrast příliš malý, například během horkého letního dne. Nehybné zvíře senzor nespustí vůbec.

Jaký je skutečný dosah fotopasti?

Číslo z katalogu platí pro velký teplý cíl v chladném počasí při bočním pohybu. V běžném terénu je skutečný spolehlivý dosah kratší a mění se s počasím i velikostí zvěře. Pokud chcete mít jistotu spouštění, umisťujte fotopast 5 až 10 metrů od předpokládané trasy.
